Mesh2Surface
Mesh2surface
یکی از چالش انگیز ترین مباحث طراحی سه بعدی تبدیل حجم های مدل شده بر پایه مش به سطوح نربز می باشد. این پلاگین به شما امکان بازسازی حجم مش به صورت قطعاتی از نربز را با گزینه های مختلفی فراهم می آورد.
پلاگین mesh2surface برای آسان کردن امور مهندسی معکوس (Reverse Engineering) در راینو به بازار آمده است و ابزارهای زیادی را برای تبدیل خروجی مش (Mesh) اسکنر های سه بعدی به مدل های CAD فراهم کرده است. این یکی از بخش های معکوس است که به کاربر امکان تبدیل دیجیتالیته شده را از اسکنرهای سه بعدی به CAD می دهد. نسخه رایگان به شما امکان ساخت ۲۵ شکل می دهد با خرید این نرم افزار این محدودیت از بین می رود.
در واقع خروجی اسکنرهای سه بعدی می تواند به صورت ابر نقاط (Point Cloud)، شبکه ای از منحنی ها (Curve) و یا مش (Mesh) باشد که این پلاگین راینو می تواند خروجی مش را برای استفاده در تولید و ساخت تبدیل به سطح نماید. دلیل استفاده از سطح (Surface) در ساخت و تولید، راحتی در انجام عملیات های گوناگون بر روی سطح، کیفیت خوب و دقت بالای آن است.
پلاگین mesh2surface محصولی از شرکت OOD ADA 3D می باشد که در سال ۱۹۹۷ در بلغارستان تأسیس شده است و در حال حاضر در زمینه توسعه نرم افزار برای اسکنرها و پردازش اطلاعات اسکن شده و همچنین توسعه و تحقیق در مورد نرم افزارهای ساخت آواتار (Avatar) فعالیت می کند.

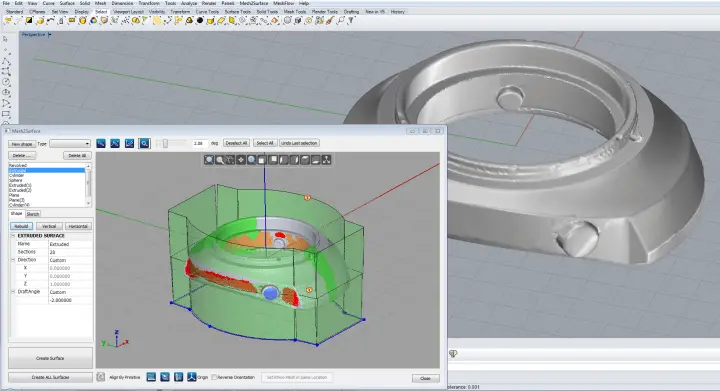

در پلاگین mesh2surface با یک رابط کاربری (Interface) آسان و یکپارچه در محیط راینو، کاربر به راحتی قادر به:
- تراز کردن اشیا در سیستم مختصات جهانی راینو (world coordinate system)
- استخراج کردن آبجکت هایی مانند صفحات، کره ها، مخروط ها، استوانه ها و صفحات با فرم های آزاد
- اکستروژن و چرخش سطوح
- یافتن تقارن آبجکت اصلی و… می باشد.
مراحل تبدیل مش به سطح در پلاگین mesh2surface به صورت کلی عبارتند از:
- وارد کردن آبجکت مش به محیط راینو
- معرفی آبجکت مش به پلاگین Mesh2surface
- استخراج سطوح اولیه از مش با استفاده از استوانه، مخروط، کره و سطح های ساده…
- تداخل این سطوح با هم و تریم (Trime) کردن آنها با هم برای ایجاد کلیت آبجکت (Rough Model)…
- ایجاد منحنی روی مش برای ساخت شبکه منحی های تشکیل دهنده سطوح پیچیده تر…
- استفاده از دستورات سطح در راینو برای تبدیل شبکه ایجاد شده به سطح…
- ایجاد دیتیل ها مانند فیلت و…
دانلود پلاگین Mesh2Surface برای راینو 6 :
